小型掘进机，无炮掘进机
作者：鄄城中泰工程机械有限公司 发布时间：2017-12-19 本文被阅读 1661 次
功能及特点．
配备铣挖头后，可在硬度4F的煤巷或半煤巷掘进时工作，无需炮掘。本机带有快速连接器，岩巷掘进时挖斗和铣挖头互换，爆破后用挖斗装渣，实现了一机两用；
主要液压件采用德国进口正齿轮变速箱，由高扭矩的液压马达驱动，确保铣挖头在更恶劣的高负荷作业条件下应付自如。配有内喷雾及高压外喷雾装置，灭尘效果好；由于铣挖头重量大，因而整机采用超 强的结构件设计理念，保证整机足够的重量，截割岩石时机身稳定，提高 效率。

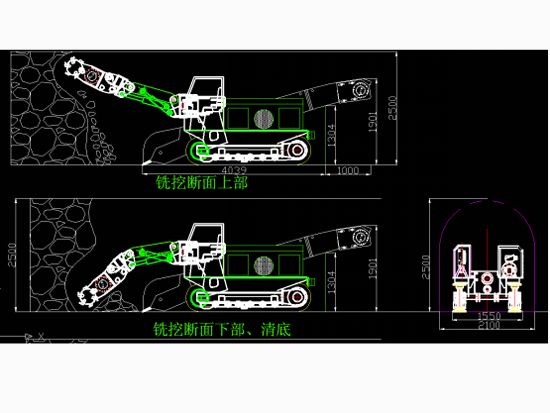

工作范围 | ||
产品型号 | STX-80 | STX-120 |
A挖掘宽度（mm） | ≥4800 | 标准臂5300 短臂4800 |
C挖掘高度（mm） | ≥2800 | 标准臂3300 短臂2700 |
D挖掘深度（mm） | ≥500 | 标准臂700 短臂400 |
B挖取距离（离铲口）（mm） | ≥1850 | ≥2200 |
E卸载高度 （mm） | 1700（可加高） | 1913（可变） |
G卸载距离（mm） | 1700（可加长或缩短） | 2000（可加长） |
Hzui大回转角度（。） | ±50 | ±50 |
Fzui低装载高度（mm） | 1350（可变） | 1680（可变） |
|
|
|
技术参数 | ||
产品型号 | STX-80 | STX-120 |
重量（kg） | 600 | 820 |
工作压力（MPa） | 20-32 | 20-32 |
流量（L/min） | 60-85 | 120-150 |
铣挖机转速（r/min） | 40-100 | 80 |
铣挖机直径（mm） | 460 | 575 |
扭矩（N/M） | 3500-5200 | 8700-10400 |
铣挖机宽度（mm） | 690 | 780 |
